GOM Probe 光学追踪探针
所属类别:三维扫描仪
在许多複杂的测量应用中,需要结合应用以型面为基础和以点为基础的三维测量。GOM接触式探针可作为附件加装在ATOS三维扫描仪上使用:GOM接触式探针上具有一组经过标定的参考点标。使用ATOS三维扫描仪,可以对这组参考点标的坐标进行光学追踪。ATOS测量系统可提供一个多边形网格,这个多边形网格精确描述了任意形状表面,并显示接触式探针的在线三维坐标。

咨询热线:135-8498-1144

邮箱:paul-x@seas-china.com

产品特点
GOM Probe 创新技术
在许多複杂的测量应用中,需要结合应用以型面为基础和以点为基础的三维测量。GOM接触式探针可作为附件加装在ATOS三维扫描仪上使用:
 ‧全局测量和探触式探针测量
 ‧测量不易达及的区域
 ‧直接与CAD 数据进行比较
 ‧测量各种规则几何形状(基元)
 ‧快速测量各个单点
 ‧在线对齐
GOM接触式探针上具有一组经过标定的参考点标。使用ATOS三维扫描仪,可以对这组参考点标的坐标进行光学追踪。ATOS测量系统可提供一个多边形网格,这个多边形网格精确描述了任意形状表面,并显示接触式探针的在线三维坐标。
GOM Probe 特性

扫描和探触式测量的完美结合

ATOS测量系统,应用动态参照技术,因此允许自由移动或定位被测物体及测量头。测量头和被测物体不受相对固定关係的牵制,这便于按测量系列进行灵活的全方位测量,省去重複夹持测量头和工件的繁琐操作。
轻便上手的GOM探针均重约100克,便于长时间测量,还适用于较大的测量项目。探针内部没有电子元件或线缆,保证了使用的稳定性及自由度。

配套的硬件和软件

ATOS和探针测量是用同一测量系统进行测量,用同一软件进行评估。不需要额外的硬件或追踪器,便可快速完成测量。另外,使用配套的软件,便于在不同测量和检测界面间进行切换

小型到大型物体的测量

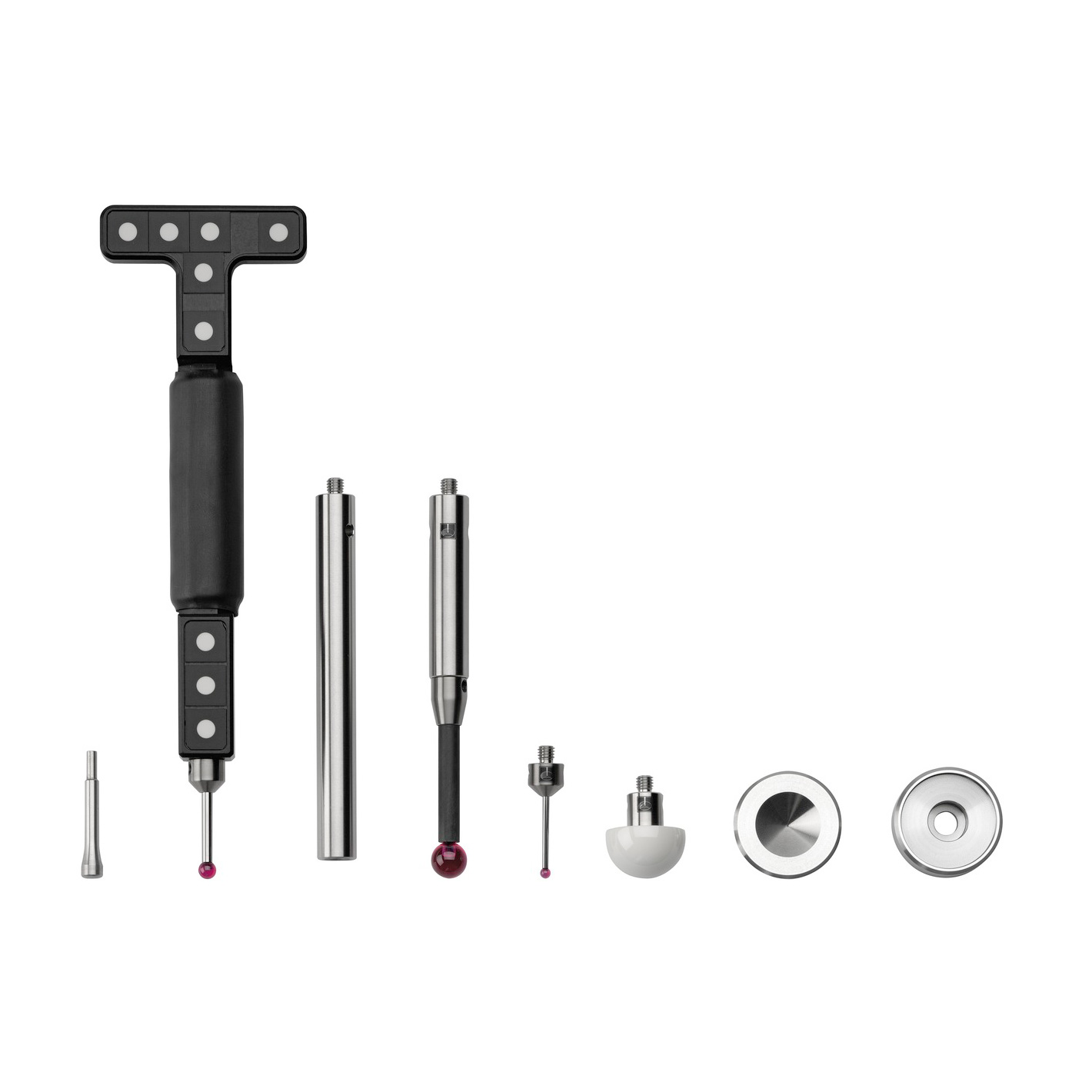

针对大小不同的工件,GOM公司备有五种标准接触式探针以供选用。比如要测量小型注塑零件,可以使用PM1.5型探针;要测量大型铸件的冷却通道,则使用PM18型探针。
有效的接触式探针设计,可以满足不同的应用需求。PM3 – PM18型接触式探针採用标准的M5螺纹,从而可以轻鬆互换测量头和加装延长杆。另外,针对特殊的需要,还可以量身订製专门的探针

在线测量

使用GOM公司提供的适配器,给在线测量提供了进一步的可能性:
‧对齐部件
‧调整固定装置
‧确定修剪和回弹
‧快速在线测量规则几何形状及其各种边缘
